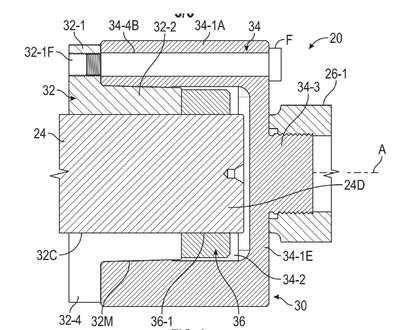

Patente de Invenção KIT PARA TREM DE FORÇA E MÉTODO DE FABRICAÇÃO DE CONJUNTO GIRATÓRIO, CONJUNTO GIRATÓRIO E ADAPTADOR AFUNILADO PARA O MESMO de HORTON, INC. — IPC B60K 11/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
KIT PARA TREM DE FORÇA E MÉTODO DE FABRICAÇÃO DE CONJUNTO GIRATÓRIO, CONJUNTO GIRATÓRIO E ADAPTADOR AFUNILADO PARA O MESMO. Trata-se de um kit (30) para uso com um trem de força de um conjunto giratório que inclui uma bucha afunilada (32), um adaptador afunilado (34) e uma trava de bucha (36). A bucha afunilada inclui um flange (32-1), uma porção de manga (32-2), uma abertura central (32C), um rasgo de chaveta (32-3) localizado ao longo da abertura central, pelo menos um orifício de fixador (32-1F), e uma superfície de acoplamento afunilada (32F) voltada para fora. O adaptador afunilado inclui um corpo de cubo (34-1) com uma porção de face de extremidade (34-1E), uma cavidade interna (34-2), um eixo rosqueado (34-3), pelo menos um orifício de fixador (34-4B) que se estende substancialmente de modo axial através do corpo de cubo, e uma superfície de acoplamento afunilada (34M) voltada para dentro. O orifício (ou orifícios) de fixador do adaptador afunilado e da bucha afunilada é configurado para alinhamento. A trava de bucha inclui uma abertura central de trava de bucha (36-1) que se estende axialmente, um rasgo de chaveta (36-3) localizado ao longo da abertura central de trava de bucha, e um orifício de fixador (36-2) que se estende substancialmente de modo radial.
