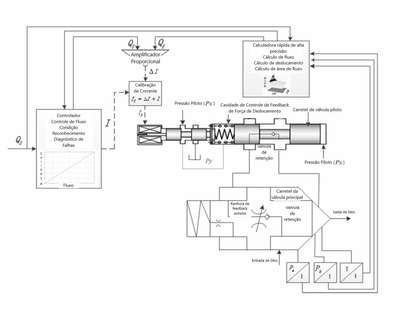

Patente de Invenção SISTEMA E VÁLVULA DE CONTROLE DE FLUXO DO TIPO AMPLIFICAÇÃO DE ESTÁGIO PRINCIPAL DE CIRCUITO FECHADO FLEXÍVEL COM FLUXO PILOTO de JIANGSU ADVANCED CONSTRUCTION MACHINERY INNOVATION CENTER LTD. — IPC E02F 9/22. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SISTEMA E VÁLVULA DE CONTROLE DE FLUXO DO TIPO AMPLIFICAÇÃO DE ESTÁGIO PRINCIPAL DE CIRCUITO FECHADO FLEXÍVEL COM FLUXO PILOTO. São divulgados um sistema e válvula de controle de fluxo do tipo amplificação de estágio principal de circuito fechado flexível com fluxo piloto. Um sinal de corrente para controlar uma válvula piloto (6) de uma válvula de controle de fluxo é determinado de acordo com um sinal de fluxo alvo, e um deslocamento de um carretel de válvula de uma válvula piloto (6), um deslocamento de um carretel de válvula piloto (6) e uma área de fluxo de uma válvula piloto (6) são determinados sequencialmente de acordo com o sinal de corrente; um sinal de fluxo real de uma extremidade de saída da válvula de controle de fluxo é calculado de acordo com a área de fluxo da válvula piloto (6), pressões de uma entrada de óleo e uma saída de óleo da válvula piloto (6) e uma temperatura do óleo em uma passagem de óleo na válvula piloto (6); o sinal de fluxo alvo e o sinal de fluxo real são inseridos em um amplificador proporcional para obter um sinal de corrente comparativo, e o sinal de corrente e o sinal de corrente comparativo são adicionados para obter um valor de calibração de corrente; e o deslocamento do carretel de válvula da válvula piloto (6) é controlado de acordo com o valor de calibração de corrente, e um fluxo da extremidade de saída da válvula de controle de fluxo é determinado de acordo com o deslocamento do carretel da válvula piloto. O deslocamento e o fluxo de um carretel de válvula piloto (6) podem ser detectados e controlados na ausência de sensores de deslocamento e sensores de fluxo, a precisão do controle é alta e o custo é baixo.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Notificação de entrada na fase nacional - PCT
#1.3
18/11/2025
RPI 2863
Exigências diversas
#1.5
Apresente a tradução simples da folha de rosto da certidão de depósito da prioridade CN202310139413.7 de 20/02/2023 ou declaração contendo, obrigatoriamente, todos os dadosidentificadores desta conforme o parágrafo único do Art. 15 da Portaria/INPI nº 39/2021. A exigênciadeve ser respondida em até 60 (sessenta) dias de sua publicação e deve ser realizada por meio da petiçãoGRU código de serviço 207.
