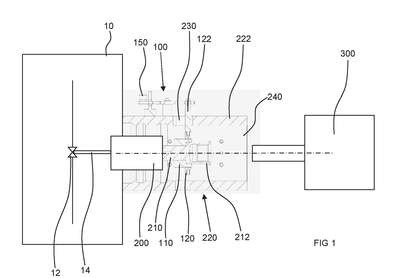

SUBSISTEMA DE ATUAÇÃO SUBMARINO. A presente invenção refere-se a um subsistema de atuação submarino que compreende um indicador de posição (100) e um mecanismo de rotação para linear (200). O mecanismo de rotação para linear (200) sendo fixável a uma estrutura submarina (10) compreendendo uma válvula (12) com uma haste de válvula (14), e sendo conectável à haste de válvula (14) da válvula (12) para mover a válvula (12) entre uma posição aberta e uma posição fechada, o mecanismo de rotação para linear (200) compreendendo um eixo (210) com uma extremidade (212) para receber entrada rotacional a partir de um atuador de motor recuperável separado (300), a extremidade (212) sendo posicionada dentro de um cesto cilíndrico (220), o cesto (220) compreendendo uma abertura cilíndrica (240) em uma direção axial do cesto (220) e uma abertura passante (230), em uma direção radial, em um lado (222) do cesto (220), o eixo (210) se estendendo através de um fundo do cesto para o mecanismo de rotação para linear (200). O indicador de posição (100) indicando a posição do movimento de saída do mecanismo de rotação para linear (200) na haste de válvula (14), o indicador de posição (100) sendo disposto para interagir com o eixo (210) dentro do cesto (220). O indicador de posição (100) compreendendo uma primeira engrenagem (110) e uma segunda engrenagem (120), as duas engrenagens convertendo a rotação do eixo (210) em um elemento indicador de posição visual (150) fora do cesto (220), a primeira engrenagem (110) sendo disposta no eixo (210), e a segunda engrenagem (120) compreendendo um elemento (122); em que a posição do movimento linear do mecanismo de rotação para linear (200) é indicada pelo elemento (122).
