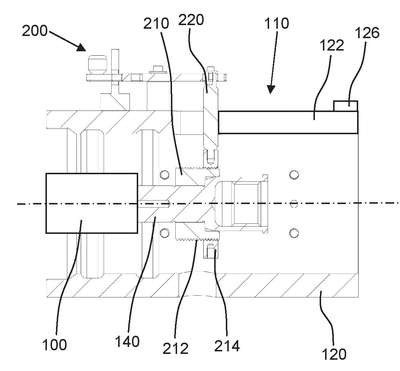

Patente de Invenção SISTEMA DE ATUAÇÃO SUBMARINO COM INDICADOR DE POSIÇÃO RECUPERÁVEL — IPC E21B 33/035. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SISTEMA DE ATUAÇÃO SUBMARINO COM INDICADOR DE POSIÇÃO RECUPERÁVEL. Um sistema de atuação submarino com um indicador de posição, pelo menos parcialmente, recuperável (200) é divulgado. O sistema de atuação submarino sendo conectável a uma estrutura submarina (10) com uma válvula (12) com uma haste de válvula ascendente (14), a haste de válvula ascendente (14) compreendendo um mecanismo de rotação para linear (100) para operar a válvula (12), o sistema de atuação submarino compreendendo uma interface (110) para receber entrada rotacional de um atuador recuperável separado (300). A interface (110) compreende uma caçamba cilíndrica (120) compreendendo uma abertura (130) em uma direção axial da caçamba cilíndrica (120) e um eixo (140) para receber a entrada rotacional do atuador recuperável (300), o eixo (140) sendo conectado ao mecanismo de rotação para linear (100). O indicador de posição (200) é configurado para indicar a quantidade de movimento de rotação do eixo (140) e, portanto, uma posição da válvula (12) e pelo menos uma parte do indicador de posição (200) é configurada para ser posicionável e recuperável a partir da interface (110). Uma primeira parte (210) do indicador de posição (200) é configurada para estar em um interior (124) da caçamba cilíndrica (120) e uma segunda parte (220) do indicador de posição (200) é configurada para ser posicionável e recuperável a partir de um lado externo (152) da caçamba cilíndrica (120), a primeira parte (210) sendo conectada à segunda parte (220) através de uma abertura (122) na caçamba cilíndrica (120), a abertura (122) sendo uma abertura passante (122) na direção radial.
