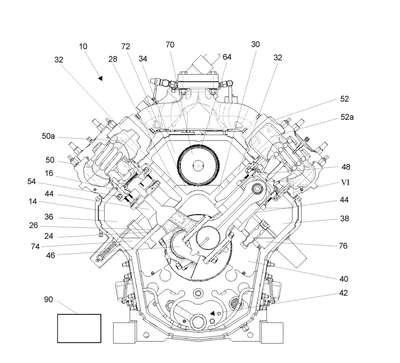

Patente de Invenção COMPRESSOR DE PISTÃO de GEA REFRIGERATION NETHERLANDS N.V. — IPC F04B 39/16. Figura publicada pelo INPI na Revista da Propriedade Industrial.
COMPRESSOR DE PISTÃO. Trata-se de um compressor de pistão (10) com um cárter (11) delimitando uma câmara de entrada (34), pelo menos uma câmara de sucção (36) e uma câmara de virabrequim (40) formando um reservatório de óleo (42). O cárter (11) tem uma abertura de entrada (22) que emana na câmara de entrada (34). Um filtro (64) é montado na câmara de entrada (34). Uma parede do filtro (66) do filtro (64) tem aberturas do filtro (68) através das quais, em uso, o gás sugado pela entrada passa para fluir posteriormente para a pelo menos uma câmara de sucção (36,38). O filtro (64) tem um diâmetro e as aberturas do filtro (68) têm dimensões tais que, quando o compressor do pistão está operando na capacidade máxima, o gás que passa pela parede do filtro (66) através das aberturas do filtro (68) do interior do filtro (64) para a câmara de entrada (34) tem uma velocidade de fluxo inferior à velocidade de arrastamento, de modo que as gotas de líquido permanecem na parede do filtro (66) e não são substancialmente dragadas junto com o fluxo de gás que passa pelas aberturas do filtro (68).
