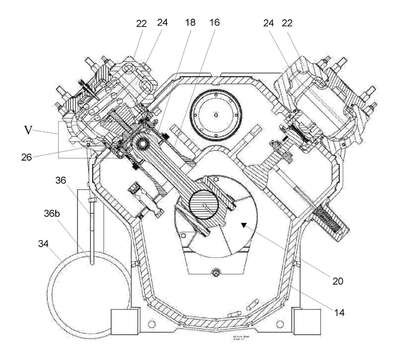

Patente de Invenção UM CONJUNTO DE COMPRESSOR de GEA REFRIGERATION NETHERLANDS N.V. — IPC F04B 27/053. Figura publicada pelo INPI na Revista da Propriedade Industrial.
UM CONJUNTO DE COMPRESSOR. Um conjunto de compressor compreendendo um compressor do tipo pistão reciprocante. O compressor compreende um cabeçote de cilindro (22) delimitando uma câmara de cabeçote de cilindro (24). Cada câmara de cabeçote de cilindro (24) é conectada via um tubo de drenagem de condensado (36) a uma câmara de coleta de condensado (32; 34) de modo a formar uma conexão de condensado. Uma primeira extremidade (36a) do tubo de drenagem de condensado (36) é conectada ao cabeçote de cilindro (24) e uma segunda extremidade (36b) do tubo de drenagem de condensado (36) é conectada à câmara de coleta de condensado (32; 34). A primeira extremidade (36a) do tubo de drenagem de condensado (36) está em um nível mais alto do tubo de drenagem de condensado (36) e todas as outras partes do tubo de drenagem de condensado (36) estão em níveis mais baixos, de modo que o transporte de condensado através do tubo de drenagem de condensado (36) ocorre sob o efeito da gravidade.
