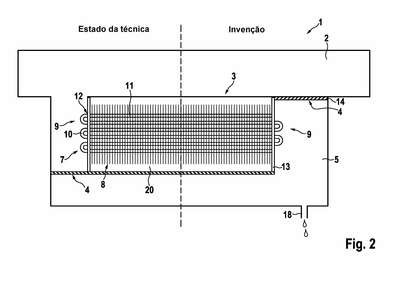

Patente de Invenção DISPOSITIVO DE RESFRIAMENTO DE GABINETE DE DISTRIBUIÇÃO COM DIVISÃO DE AR E UMA DISPOSIÇÃO DE GABINETE DE DISTRIBUIÇÃO CORRESPONDENTE de RITTAL GMBH & CO. KG — IPC H05K 7/20. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSITIVO DE RESFRIAMENTO DE GABINETE DE DISTRIBUIÇÃO COM DIVISÃO DE AR E UMA DISPOSIÇÃO DE GABINETE DE DISTRIBUIÇÃO CORRESPONDENTE. A invenção trata-se de um dispositivo de resfriamento (1) para condicionamento de ar de gabinete de distribuição que tem, em um circuito de ar interno (2), um evaporador (3) na forma de um trocador de calor ar-líquido e que tem, em um circuito de ar externo (5) que é separado do circuito de ar interno (2) por meio de uma divisão de ar (4), um condensador (6) na forma de um trocador de calor ar-líquido, em que o evaporador (3) tem um conjunto de aletas (8) através do qual um sistema de tubulação (7) passa, caracterizado pelo conjunto de aletas (8) se projetar com pelo menos um dos dois lados de extremidades (9), em que o sistema de tubulação (7) tem pelo menos uma curva de cano (10), através da divisão de ar (4) no circuito de ar externo (5), de modo que a pelo menos uma curva de cano (10) esteja disposta no circuito de ar externo (5).
