Patente de Invenção DATA CENTER COM UMA FILEIRA DE QUADRO ELÉTRICO DISPOSTA EM UM CONTÊINER E UMA DIVISÓRIA PARA CORREDOR FRIO E CORREDOR QUENTE de RITTAL GMBH & CO. KG — IPC H05K 7/14. Figura publicada pelo INPI na Revista da Propriedade Industrial.

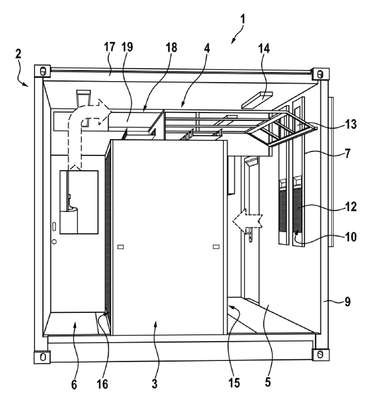

DATA CENTER COM UMA FILEIRA DE QUADRO ELÉTRICO DISPOSTA EM UM CONTÊINER E UMA DIVISÓRIA PARA CORREDOR FRIO E CORREDOR QUENTE. A invenção refere-se a um data center (1) que possui uma fileira de quadro elétrico (3) disposta em um contêiner (2), e que separa um corredor frio (5) de um corredor quente (6) por meio de uma divisória (4), caracterizado pelo fato de que pelo menos um dispositivo de resfriamento (7) é inserido em pelo menos uma abertura (8) através de uma parede externa (9) do contêiner (2), que está conectada ao interior do contêiner (2) por meio de seu circuito de ar interno (10), e que está conectado ao entorno do contêiner (2) por meio de seu circuito de ar externo (11), que é fechado de maneira fluida do circuito de ar interno (10), e em que a divisória (4) separa de maneira fluida uma saída de ar de resfriamento (12) do circuito de ar interno (10) de uma entrada de ar quente (13) do circuito de ar interno (10).
