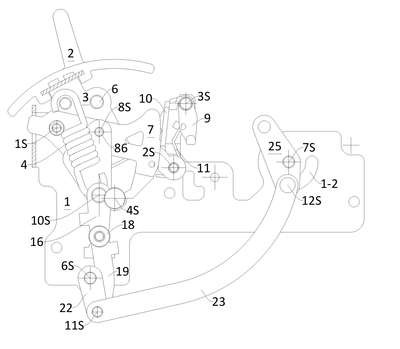

Patente de Invenção MECANISMO DE OPERAÇÃO DO DISJUNTOR, DISPOSITIVO DE DISPARO RÁPIDO E DISJUNTOR de CHINT LOW VOLTAGE ELECTRICAL TECHNOLOGY CO., LTD. — IPC H01H 71/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
MECANISMO DE OPERAÇÃO DO DISJUNTOR, DISPOSITIVO DE DISPARO RÁPIDO E DISJUNTOR. A presente invenção refere-se ao campo de aparelhos elétricos de baixa tensão, em particular a um mecanismo de operação de um disjuntor. O mecanismo de operação inclui um suporte, um conjunto de braço oscilante, uma trava de salto, uma trava de bloqueio uma unidade de re-flambagem que são dispostas de forma giratória no suporte, respectivamente, uma primeira manivela, uma mola de armazenamento de energia, um trilho deslizante fixado em relação ao suporte, um controle deslizante, um primeiro elo, um segundo elo, uma segunda manivela disposta de forma giratória em torno de um sexto centro, um terceiro elo e uma terceira manivela que é disposta de forma giratória em torno de um sétimo centro; e a terceira manivela está localizada em um lado do mecanismo de operação na direção horizontal do mecanismo de operação. O mecanismo de operação pode ser alternado entre três estados operacionais sem conectar um sistema de contato e pode alterar o layout do sistema de contato e fornecer um espaço de instalação maior para uma câmara de extinção de arco.
