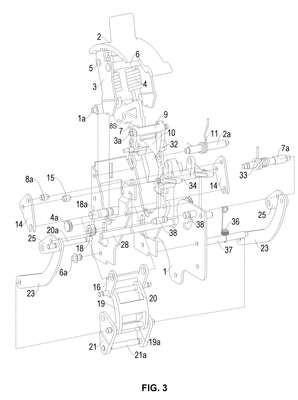

Patente de Invenção DISJUNTOR E MECANISMO DE OPERAÇÃO DO MESMO de CHINT LOW VOLTAGE ELECTRICAL TECHNOLOGY CO., LTD. — IPC H01H 71/10. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISJUNTOR E MECANISMO DE OPERAÇÃO DO MESMO. A presente invenção refere-se ao campo de aparelhos elétricos de baixa tensão e, mais particularmente, a um mecanismo de operação de um disjuntor. O mecanismo de operação é dotado de dois conjuntos de estruturas de quatro ligações. Cada conjunto de estruturas de quatro ligações é composto por uma segunda manivela, uma terceira ligação e uma terceira manivela. A terceira manivela e o eixo giratório de polo de fase têm o mesmo centro de rotação e estão em conexão de acionamento entre si. O outro conjunto de estruturas de quatro ligações é composto por uma segunda manivela, uma quarta ligação e um eixo giratório de polo N, de modo que o eixo giratório de polo de fase e o eixo giratório de polo N possam estar dispostos em torno de diferentes centros de rotação, de modo a fornecer mais conveniência para o projeto do disjuntor.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
