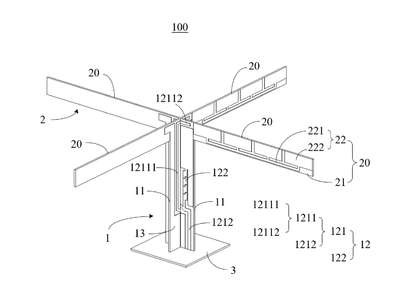

Patente de Invenção UNIDADE DE RADIAÇÃO DA ANTENA E ANTENA de CICT MOBILE COMMUNICATION TECHNOLOGY CO., LTD. — IPC H01Q 1/36. Figura publicada pelo INPI na Revista da Propriedade Industrial.
UNIDADE DE RADIAÇÃO DA ANTENA E ANTENA. É divulgada uma unidade de radiação da antena (100). A unidade de radiação da antena (100) compreende um balun de alimentação (1) e pelo menos um oscilador de radiação (2). O balun de alimentação (1) compreende pelo menos um substrato de alimentação (11) e uma estrutura de alimentação (12) fornecida no substrato de alimentação (11). O oscilador de radiação (2) compreende dois braços osciladores (20); cada braço oscilador (20) compreende um substrato oscilador (21) e um braço de radiação (22) dispostos no substrato oscilador (21); e os substratos osciladores (21) dos dois braços osciladores (20) estão conectados ao substrato de alimentação (11) e se estendem respectivamente em direção aos dois lados do substrato de alimentação (11). Os braços de radiação (22) são acoplados à estrutura de alimentação (12); cada braço de radiação (22) compreende uma ramificação de conexão (221) e uma pluralidade de cavidades ressonantes (222); a pluralidade de cavidades ressonantes (222) está disposta na direção da extensão dos braços osciladores (20) e estão conectadas entre si por meio da ramificação de conexão (221) em um lado da direção da extensão. É ainda divulgada uma antena compreendendo a unidade de radiação da antena (100).
