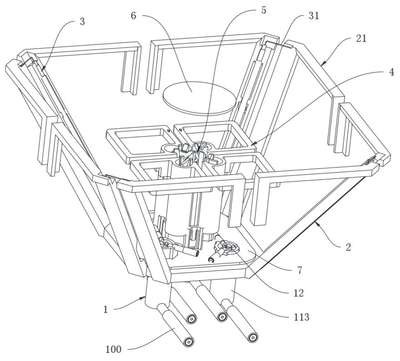

Patente de Invenção UNIDADE DE RADIAÇÃO DE ABERTURA COMPARTILHADA DE DUPLA FREQUÊNCIA E ANTENA de CICT MOBILE COMMUNICATION TECHNOLOGY CO., LTD. — IPC H01Q 1/36. Figura publicada pelo INPI na Revista da Propriedade Industrial.
UNIDADE DE RADIAÇÃO DE ABERTURA COMPARTILHADA DE DUPLA FREQUÊNCIA E ANTENA. O presente pedido se relaciona ao campo da técnica de antenas de comunicação e fornece uma unidade de radiação de abertura compartilhada de dupla frequência e uma antena. A unidade de radiação de abertura compartilhada de dupla frequência compreende uma base de alimentação, um radiador de banda de primeira frequência, um grupo de alimentação de banda de primeira frequência, um radiador de banda de segunda frequência e um grupo de alimentação de banda de segunda frequência. A base de alimentação compreende uma base de metal e baluns de alimentação, e os baluns de alimentação estão embutidos na base de metal. O radiador de banda de primeira frequência e o radiador de banda de segunda frequência estão ambos dispostos na base de metal, e o radiador de banda de segunda frequência está aninhado no radiador de banda de primeira frequência. O grupo de alimentação da banda de primeira frequência compreende uma pluralidade de primeiros membros de alimentação. Uma extremidade de cada primeiro membro de alimentação está conectada ao radiador da banda de primeira frequência, e a outra extremidade do primeiro membro de alimentação está conectada ao balun de alimentação de maneira combinada, de modo a alimentar o radiador da banda de primeira frequência. O grupo de alimentação da banda de segunda frequência alimenta o radiador da banda de segunda frequência.
