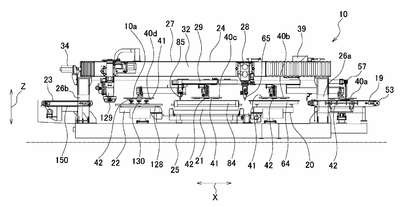

Patente de Invenção SISTEMA DE PROCESSAMENTO POR RETIFICAÇÃO de BANDO KIKO CO., LTD. — IPC B24B 41/053. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SISTEMA DE PROCESSAMENTO POR RETIFICAÇÃO. A presente invenção refere-se a um sistema de processamento de retificação capaz de fixar firmemente a porção principal de uma placa de vidro e de realizar o processamento de retificação em uma borda periférica da porção principal, enquanto previne o deslizamento lateral (desvio lateral) da porção principal da placa de vidro, no caso em que a borda periférica da porção principal da placa de vidro é retificada pelo corte de uma superfície lateral (porção cilíndrica) de uma pedra de retificação em formato de disco rotativo de um dispositivo de retificação. Um sistema de processamento de retificação (10a) inclui um ímã instalado em uma ventosa de mesa (130) e localizado imediatamente abaixo da superfície inferior de uma porção principal de uma placa de vidro colocada em uma mesa de processamento de retificação, um material de peso magnético localizado na lateral da superfície superior da porção principal da placa de vidro e atraído pelo ímã, um primeiro meio de fixação que faz com que a ventosa de mesa (130) entre em contato com a superfície inferior da porção principal da placa de vidro para atrair e segurar a superfície inferior da porção principal antes do início do processamento de retificação na borda periférica da porção principal da placa de vidro, e um segundo meio de fixação que faz com que o ímã localizado imediatamente abaixo da superfície inferior da porção principal e o material de peso magnético em contato com a superfície superior da porção principal, atraído pelo ímã, prendam a porção principal antes do início do processamento de retificação na borda periférica da porção principal da placa de vidro.
