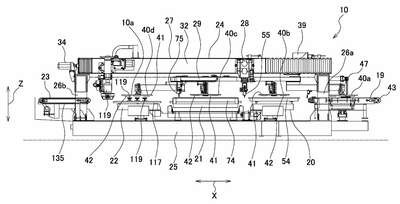

Patente de Invenção SISTEMA DE QUEBRA DE DOBRAS E MÉTODO DE PROCESSAMENTO DE QUEBRA DE DOBRAS de BANDO KIKO CO., LTD. — IPC B26F 3/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SISTEMA DE QUEBRA DE DOBRAS E MÉTODO DE PROCESSAMENTO DE QUEBRA DE DOBRAS. A presente invenção se refere a um sistema de quebra de dobras e método de processamento de quebra de dobras, capazes de realizar a quebra de dobras de forma suave e confiável em uma porção de borda de uma placa de vidro a ser processada em uma operação de quebra de dobras. No sistema de quebra de dobras 10a, após um disco de corte de quebra de dobras formar uma linha de corte na extremidade de uma porção de borda de uma placa de vidro, o disco de corte de quebra de dobras é levantado na direção vertical por um primeiro mecanismo de elevação, depois que o disco de corte é levantado, o disco de corte de quebra de dobras e os primeiros e segundos membros de pressão são girados na direção axial por um mecanismo de rotação, de modo que o primeiro membro de pressão fique posicionado na porção de borda da placa de vidro, a qual se estende para fora da linha de corte do contorno. Após o primeiro membro de pressão estar posicionado na porção de borda da placa de vidro, o segundo membro de pressão é abaixado na direção vertical por um terceiro mecanismo de elevação, e o segundo membro de pressão e os primeiros e segundos membros de suporte prendem uma porção principal e uma porção de borda da placa de vidro, e depois que o segundo membro de pressão e os primeiros e segundos membros de suporte prendem a porção principal e a porção de borda, o segundo membro de suporte é abaixado na direção vertical por um quarto mecanismo de elevação, e o primeiro membro de pressão é abaixado na direção vertical por um segundo mecanismo de elevação para pressionar a porção de borda da placa de vidro, a qual se estende para fora da linha de corte do contorno para baixo, enquanto mantém a fixação da porção principal do corpo pelo segundo membro de pressão e pelo primeiro membro de suporte, para realizar a quebra de dobras da porção de borda.
