SISTEMA PARA GIRO DE PROPULSORES EM PONTA DE ASA

Classificação IPC

Resumo técnico

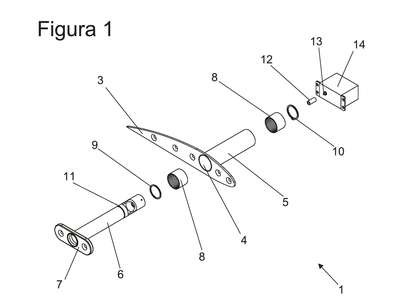

SISTEMA PARA GIRO DE PROPULSORES EM PONTA DE ASA. O presente pedido de patente idealiza um sistema para giro de propulsores (EDF ou turbomotores) em ponta de asa, pertencente ao campo dos artigos para aeronaves, de uso mais precisamente em aeronaves do tipo convertiplano; o objeto do presente pedido de patente compreende: um mecanismo eletromecânico de giro para inclinação de propulsores instalados em ponta de asa, motores elétricos do tipo "Electric Ducted Fan" e/ou à combustão de aeronaves do tipo "Vertical Takeoff and Landing", também conhecido como convertiplano; e um controlador elétrico de velocidade ("Electric Speed Controller"), que faz o controle eletrônico de velocidade dos motores individualmente, alimentado pelo computador de bordo da aeronave; sendo que mais detalhadamente o mecanismo (1) é constituído por um conjunto rotativo, com um tubo interno (6) e o acoplamento (7) inserido no tubo externo (5), o qual é apoiado e centralizado por meio de rolamentos especiais (8), de forma que o complemento (7) fique posicionado rente à face externa do espelho (3), para execução precisa do giro do propulsor através do torque produzido pelo servo motor (14), acoplado a esse conjunto.
