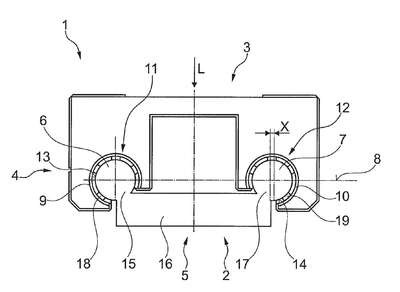

ROLAMENTO DESLIZANTE LINEAR. A presente invenção refere-se a um rolamento deslizante linear (1) composto por um trilho (2) e uma corrediça (3, 41) com guia linear complementar (4) que interage com o trilho (2), em que o trilho (2) é projetado como um trilho duplo de peça única (5, 40) com dois elementos de trilho paralelos (6, 7, 42, 43) em um plano de trilho (8) e a guia linear (4) da corrediça (3, 41) possui dois elementos de guia linear paralelos (9, 10) para coincidir com o trilho duplo (5, 40), em que um primeiro dos elementos de trilho (6, 42) e um primeiro dos elementos de guia linear (9) formam uma unidade de guia (11), em que uma guia deslizante sem folga ou com folga baixa é fornecida por meio da unidade de guia (11) e em que o segundo elemento de trilho (7) forma uma guia de suporte (12) com o segundo elemento de guia linear (10).
