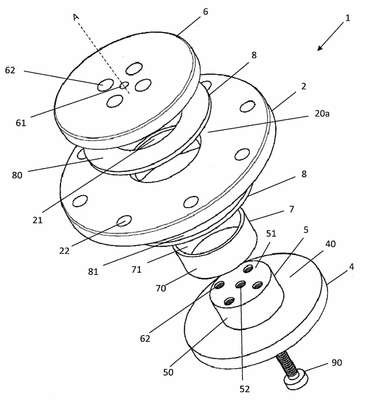

Patente de Invenção ROLAMENTOS DESLIZANTES AXIAIS-RADIAIS de IGUS GMBH — IPC F16C 17/10. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 20/04/2023, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.
ROLAMENTOS DESLIZANTES AXIAISRADIAIS. A presente invenção refere-se a um rolamento deslizante axial-radial (1) compreendendo um primeiro elemento de rolamento em forma de um primeiro anel de rolamento (2) e um segundo elemento de rolamento (4, 5, 6), sendo os elementos de rolamento dispostos para serem giratórios um em relação ao outro em torno de um eixo de rolamento (A), e o segundo elemento de rolamento forma uma seção transversal substancialmente em forma de U, para acomodar o primeiro anel de rolamento pelo menos em seções, bem como elementos deslizantes (7, 8) feitos de material polimérico, que são dispostos entre o primeiro e o segundo elementos de rolamento para desacoplar os elementos de rolamento axial e radialmente. O segundo elemento de rolamento tem duas seções de disco de rolamento mutuamente espaçadas (4, 6) e pelo menos uma seção de cilindro de rolamento (5) disposta entre as duas seções de disco de rolamento e alinhada coaxialmente com o primeiro anel de rolamento, em que os elementos deslizantes têm pelo menos um anel deslizante axial (7) para disposição entre superfícies radiais mutuamente atribuídas (50, 21) dos dois elementos de rolamento e dois anéis deslizantes radiais (8) para disposição entre superfícies axiais mutuamente atribuídas (20a, 40) dos dois elementos de rolamento.
