Patente de Invenção BOCAL DE PULVERIZAÇÃO ELETROSTÁTICA INCLUINDO ANEL DE INDUÇÃO de SPRAYING SYSTEMS CO. — IPC A23P 10/47. Figura publicada pelo INPI na Revista da Propriedade Industrial.

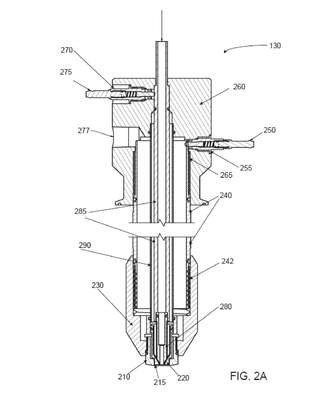

BOCAL DE PULVERIZAÇÃO ELETROSTÁTICA INCLUINDO ANEL DE INDUÇÃO. É descrito um conjunto de bocal de pulverização eletrostática (130) que inclui um anel de indução (210) e uma ponta de fluido (280). O anel de indução gera um campo elétrico para induzir uma carga elétrica em gotículas de um líquido de matéria-prima a partir da ponta de fluido que passam por uma abertura (215) do anel de indução. O anel de indução é acoplado eletricamente a uma fonte de campo de indução elétrica (250) por meio de um primeiro caminho condutor fornecido por superfícies condutoras de: uma cabeça de bocal (230) segurando o anel de indução e um tubo de gás de purga (240) segurando a cabeça de bocal. A matéria-prima que flui através da ponta de fluido é acoplada eletricamente a uma fonte de suporte de carga (275) por meio de um segundo caminho condutor fornecido por pelo menos uma superfície condutora de um tubo de fluido (285) acoplado à ponta de fluido. O primeiro caminho condutor e o segundo caminho condutor são eletricamente isolados por uma barreira isolante.
