DISPOSITIVO DE INJEÇÃO AUTOMÁTICA

Classificação IPC

Prioridades unionistas

Resumo técnico

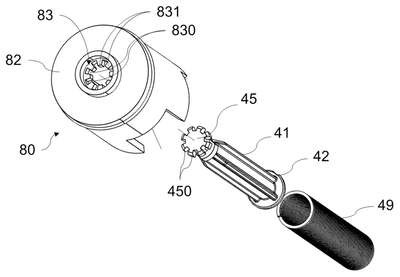

DISPOSITIVO DE INJEÇÃO AUTOMÁTICA. A presente invenção refere-se a um dispositivo de injeção automática (1) compreendendo: - um corpo (10); - um recipiente médico (20) compreendendo um cilindro (24) contendo um produto para injeção, uma ponta distal (23) fornecida com uma agulha de injeção (22) e uma rolha (25) em engate deslizante dentro do cilindro, o recipiente médico sendo disposto de forma deslizante no corpo (10) entre uma posição inicial proximal e uma posição distal; - uma proteção de segurança (60) montada de forma deslizante dentro do corpo (10) entre uma posição inicial distal e uma segunda posição proximal; - uma haste de êmbolo (40) disposta de forma deslizante no corpo (10), compreendendo uma extremidade proximal não circular (45) travada de forma liberável em uma posição inicial proximal e uma ponta distal (43) adaptada para empurrar a rolha (25) na direção distal quando a extremidade proximal é destravada; - um came (70) cooperando com a proteção de segurança (60) de modo que uma translação da proteção de segurança (60) da posição inicial distal para a segunda posição proximal faz com que o came (70) rotacione dentro do corpo (10) para uma posição de destravamento; - um retentor de êmbolo (80) montado de forma pivotante no corpo (10), compreendendo uma abertura proximal não circular (83) disposta distalmente a partir da extremidade proximal (45) da haste de êmbolo na posição inicial, a dita abertura (83) e a extremidade proximal (45) da haste de êmbolo tendo formas substancialmente complementares, o retentor de êmbolo (80) sendo acoplado ao came (70) de modo que, na posição inicial, as formas da extremidade proximal (45) da haste de êmbolo e da abertura proximal (83) são angularmente deslocadas uma da outra e, na posição de destravamento, as formas da extremidade proximal (45) da haste de êmbolo e da abertura proximal (83) são alinhadas axialmente, permitindo assim que a haste de êmbolo se mova na direção distal através da abertura proximal (83) do retentor de êmbolo.
