Patente de Invenção CÉLULA DE ELETRÓLISE de THYSSENKRUPP NUCERA AG & CO. KGAA — IPC C25B 1/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.

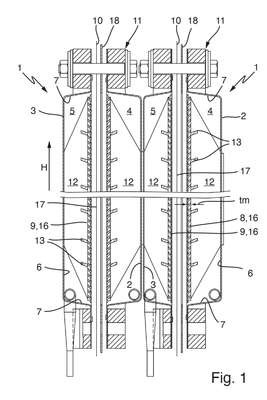

CÉLULA DE ELETRÓLISE. A invenção se refere a uma célula de eletrólise para eletrólise de cloro-álcali ou água alcalina que compreende dois elementos de célula (2, 3) que definem, cada um, uma câmara de eletrodo (4, 5) através do fornecimento de uma parede posterior (6) e paredes laterais (7) das câmaras de eletrodo (4, 5), um eletrodo (8, 9) acomodado em cada uma das câmaras de eletrodo (4, 5), e um separador se-melhante a folha (10) que se estende em uma direção de altura (H) e uma direção de largura da célula de eletrólise (1), sendo que o separador (10) é interposto em uma junta (11) entre os dois elementos de célula (2, 3) e fornece uma parede de separação (17) entre as câmaras de eletrodo (4, 5), em que pelo menos um dos eletrodos (8, 9) é feito de uma folha de malha metálica (16), que é suportada por uma pluralidade de mantas (12) fixadas à parede posterior (6) da respectiva câ-mara de eletrodo (4, 5), sendo que as mantas (12) se estendem na direção de altura (H) da célula de eletrólise (1), e em que uma pluralidade de nervuras (13) que se estende na direção de largura da célula de eletrólise (1) é transportada pelas mantas (12), em que o eletrodo (8, 9) é disposto na pluralidade de nervuras (13).
