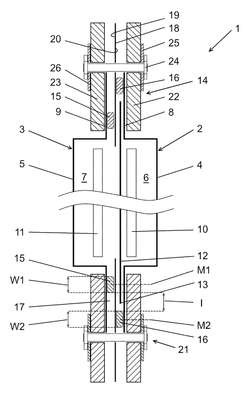

Patente de Invenção CÉLULA ELETROLÍTICA VEDADA de THYSSENKRUPP NUCERA AG & CO. KGAA — IPC C25B 1/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.
CÉLULA ELETROLÍTICA VEDADA. Trata-se de uma célula eletrolítica que compreende dois elementos (2, 3), cada um dos quais compreende uma porção central (4, 5) que define uma câmara anódica (6) e uma câmara catódica (7), respectivamente, e uma porção de flange circunferencial (8, 9), um separador tipo folha (12) com uma borda circunferencial (13), sendo que o separador (12) é disposto entre os dois elementos (2, 3) e separa as câmaras anódica e catódica (6, 7), e uma disposição de vedação (14) que compreende pelo menos uma primeira (15) e uma segunda juntas de vedação (16), em que a disposição de vedação (14) é disposta em um vão (17) entre as porções de flange (8, 9), em que a primeira junta de vedação (15) é uma junta de vedação interna posicionada em uma porção do vão (17) adjacente às câmaras (6, 7), e a segunda junta de vedação (16) é uma junta de vedação externa posicionada em uma porção do vão (17) distante das câmaras (6, 7), em que as juntas de vedação (15, 16) são afastadas uma da outra no vão (17) em um intervalo (I), e em que a borda circunferencial (13) do separador (12) está localizada radialmente entre um ponto médio (M1) da primeira junta de vedação (15) e um ponto médio (M2) da segunda junta de vedação (16).
