Patente de Invenção DISPOSITIVO DE INTERRUPÇÃO DE CORRENTE DE BARRAMENTO E DISPOSITIVO DE ARMAZENAMENTO DE ENERGIA de SCANIA CV AB — IPC H02G 5/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.

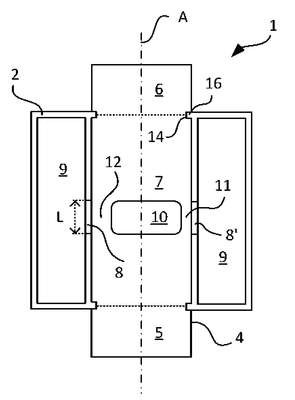

DISPOSITIVO DE INTERRUPÇÃO DE CORRENTE DE BARRAMENTO E DISPOSITIVO DE ARMAZENAMENTO DE ENERGIA. Um dispositivo de interrupção de corrente de barramento (1) compreendendo um alojamento (2), proporcionando um gabinete (3) e um arranjo de barramento (4). O arranjo de barramento (4) é disposto para se estender através do gabinete (3) e compreende uma primeira porção de extremidade terminal (5) e uma segunda porção de extremidade terminal (6), cada uma das ditas primeira e segunda porções de extremidade terminal (5, 6) disposto fora do alojamento (2). O arranjo de barramento (4) compreendia ainda uma primeira porção de fusível (11) e uma segunda porção de fusível (12) disposta no gabinete (3). O alojamento (2) compreende uma abertura de exaustão (8) configurada para permitir o escape de vapor do gabinete (3). A abertura de exaustão (8) é conectada fluidamente a uma câmara de exaustão ou conduíte (9) formada pelo alojamento (2) ou fixada ao alojamento (2).
