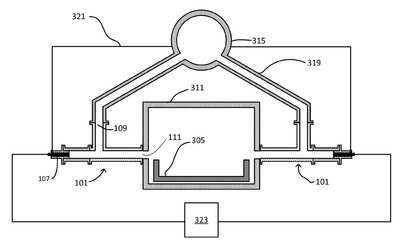

Patente de Invenção UM ARRANJO PARA AQUECER UM GÁS DE PROCESSO DE UMA USINA DE PELOTIZAÇÃO DE MINÉRIO DE FERRO de HYBRIT DEVELOPMENT AB — IPC C22B 1/24. Figura publicada pelo INPI na Revista da Propriedade Industrial.
UM ARRANJO PARA AQUECER UM GÁS DE PROCESSO DE UMA USINA DE PELOTIZAÇÃO DE MINÉRIO DE FERRO. A divulgação está relacionada a um arranjo para aquecer um gás de processo de uma usina de pelotização de minério de ferro, o arranjo compreendendo: - uma câmara de aquecimento compreendendo uma entrada de gás de processo, uma saída de gás de processo e uma porta de câmara de aquecimento; - um conjunto de queimador; e - uma câmara de pré-combustão compreendendo uma porta de queimador. O conjunto de queimador está disposto na porta de queimador da câmara de pré-combustão; e o conjunto de queimador está disposto para introduzir o combustível gasoso, o gás oxidante e/ou os produtos de combustão dos mesmos na câmara de pré-combustão. O conjunto de queimador compreende uma lança de combustível que compreende uma pluralidade de orifícios de saída, e em que o pelo menos um da pluralidade de orifícios de saída está disposto em um ângulo relativo a um eixo longitudinal da lança de combustível. A divulgação está relacionada adicionalmente a uma usina de pelotização para minério de ferro e a um método para aquecer um gás de processo em uma usina de pelotização.
