Patente de Invenção SISTEMA E MÉTODO DE SUPRESSÃO DE ARCO DE COMPENSAÇÃO TOTAL BASEADOS EM REATÂNCIA AJUSTÁVEL de NR ELECTRIC CO., LTD. — IPC H02H 7/26. Figura publicada pelo INPI na Revista da Propriedade Industrial.

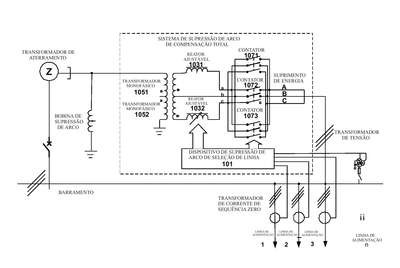

SISTEMA E MÉTODO DE SUPRESSÃO DE ARCO DE COMPENSAÇÃO TOTAL BASEADOS EM REATÂNCIA AJUSTÁVEL. Este pedido fornece um sistema e método de supressão de arco de compensação total baseados em reatância ajustável. O sistema de supressão de arco compreende um primeiro contator, um segundo contator, um terceiro contator, um primeiro reator ajustável, um segundo reator ajustável e um dispositivo de supressão de arco de seleção de linha, em que uma extremidade de entrada do dispositivo de supressão de arco de seleção de linha insere uma tensão trifásica de barramento, uma tensão de sequência zero e uma corrente de sequência zero; uma extremidade de saída do dispositivo de supressão de arco de seleção de linha é conectada ao primeiro contator, ao segundo contator e ao terceiro contator, e é usada para controlar a ativação e desativação do primeiro contator, do segundo contator e do terceiro contator, e a extremidade de saída do dispositivo de supressão de arco de seleção de linha é conectada ao primeiro reator ajustável e ao segundo reator ajustável, e é usada para controlar coeficientes de divisão de tensão do primeiro reator ajustável e do segundo reator ajustável, de forma que o sistema de supressão de arco produza uma fase e amplitude designada de uma tensão.
