MÉTODO PARA DETERMINAR A DIREÇÃO DA CORRENTE DO BRAÇO DO CONVERSOR MODULAR MULTINÍVEL E SISTEMA DE CONTROLE

Classificação IPC

Prioridades unionistas

Resumo técnico

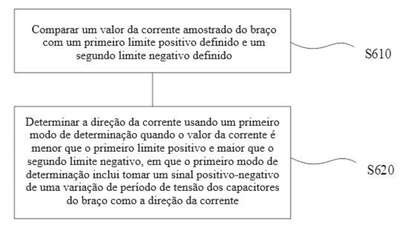

MÉTODO PARA DETERMINAR A DIREÇÃO DA CORRENTE DO BRAÇO DO CONVERSOR MODULAR MULTINÍVEL E SISTEMA DE CONTROLE. O presente pedido fornece um método para determinar a direção da corrente em um braço de um conversor modular multinível, um sistema de controle, um dispositivo eletrônico e uma mídia de armazenamento de computador. O método compreende: determinar a direção da corrente usando um primeiro modo de determinação, em que o primeiro modo de determinação realiza um sinal positivo-negativo de uma variação de período de valores de tensão dos capacitores em um braço como a direção da corrente; ou inverter a direção da corrente de acordo com um intervalo de período fixo e tomar um resultado de reversão como a direção da corrente. Quando a corrente do braço é pequena, a direção da corrente do braço é determinada de acordo com a variação dos valores de tensão dos capacitores de submódulo do braço ou por reversão no período fixo, de modo que o problema de distorção de amostragem de corrente de braço causado por fatores como desvio zero de amostragem de corrente no caso de corrente pequena possa ser evitado.
