Patente de Invenção CIRCUITO DE FONTE DE ALIMENTAÇÃO E UM MÉTODO PARA CONTROLAR UM CIRCUITO DE FONTE DE ALIMENTAÇÃO de MAN TRUCK & BUS SE — IPC B60L 58/15. Figura publicada pelo INPI na Revista da Propriedade Industrial.

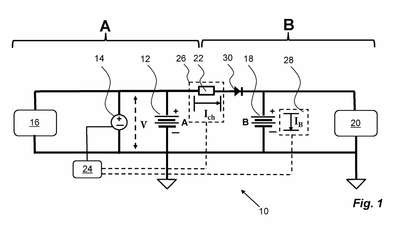

CIRCUITO DE FONTE DE ALIMENTAÇÃO E UM MÉTODO PARA CONTROLAR UM CIRCUITO DE FONTE DE ALIMENTAÇÃO. O presente pedido se refere a um circuito de fonte de alimentação de um veículo, cujo circuito de fonte de alimentação compreende um primeiro lado (A) que compreende uma fonte de alimentação (14), um primeiro conjunto de bateria (12) e os primeiros consumidores de potência (16), um segundo lado (B) conectado em série ao primeiro lado (A), em que o segundo lado (B) compreende um segundo conjunto de bateria (18) e os segundos consumidores de potência (20), um disjuntor de corrente de sobrecarga (22) fornecido entre o primeiro e o segundo lado, em que o dito disjuntor de corrente de sobrecarga (22) tem um valor de corrente de interrupção limítrofe predeterminado (ILimítrofe), no qual o circuito é interrompido; um controlador (24) conectado à dita fonte de alimentação para regular a tensão da dita fonte de alimentação (14), em que o controlador (24) é dotado do dito valor de corrente de interrupção limítrofe (ILimítrofe), em que o controlador é conectado ainda operativamente aos dispositivos (26, 28) que fornecem informações relacionadas a uma corrente (Ich) através do dito disjuntor de corrente de sobrecarga (22). O controlador (24) é disposto para determinar um valor de corrente de carregamento permissível máxima (IPermissível) em relação ao valor de corrente de interrupção limítrofe (ILimítrofe); definir uma baixa tensão (V) da dita fonte de alimentação (14) para carregar o dito segundo conjunto de bateria (18) na ativação da dita fonte de alimentação (14); monitorar com as informações dos dispositivos (26, 28), a corrente de carregamento (Ich) através do dito disjuntor de corrente de sobrecarga (22) para o segundo conjunto de bateria (18) e comparar a corrente de carregamento (Ich) à corrente de carregamento permissível máxima (IPermissível); aumentar a tensão (V) da fonte de alimentação (14) se a corrente de carregamento (Ich) for menor que a corrente de carregamento permissível máxima (Ich < IPermissível); e diminuir a tensão (V) da fonte de alimentação (14) se a corrente de carregamento (Ich) for igual ou maior que a corrente permissível máxima (Ich = IPermissível).
