DISPOSITIVO PARA ESTABELECER UMA CONEXÃO ELÉTRICA ENTRE UM DISPOSITIVO DE ARMAZENAMENTO DE ENERGIA DE TRAÇÃO ELÉTRICO E UMA REDE DE BORDO DE ALTA TENSÃO PARA UM VEÍCULO MOTORIZADO, MÉTODO PARA MONTÁ-LO E VEÍCULO MOTORIZADO

Classificação IPC

Prioridades unionistas

Resumo técnico

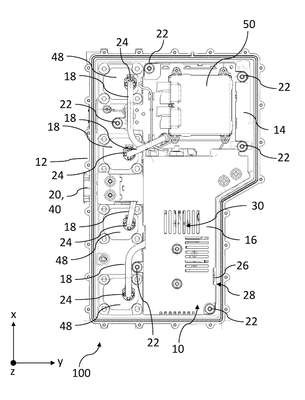

DISPOSITIVO PARA ESTABELECER UMA CONEXÃO ELÉTRICA ENTRE UM DISPOSITIVO DE ARMAZENAMENTO DE ENERGIA DE TRAÇÃO ELÉTRICO E UMA REDE DE BORDO DE ALTA TENSÃO PARA UM VEÍCULO MOTORIZADO, MÉTODO PARA MONTÁ-LO E VEÍCULO MOTORIZADO.A invenção se refere a um dispositivo (100) e um método para estabelecer uma conexão elétrica entre um dispositivo de armazenamento de energia de tração elétrico e uma rede de bordo de alta tensão para um veículo motorizado, bem como a um veículo motorizado que possui o dispositivo (100). O dispositivo (100) compreende um alojamento (12), preferencialmente de metal, e um arranjo de caixa de junção (10), que é ou pode ser conectado ao alojamento (12) por meio de uma primeira conexão liberável (22). O arranjo de caixa de junção (10) possui um dispositivo de alternância (30) e uma proteção contra toque (16). O dispositivo de alternância (30) é disposto em uma placa de suporte (14) e é projetado para estabelecer ou desconectar seletivamente uma conexão elétrica entre uma primeira conexão (18) para conectar o dispositivo de armazenamento de energia de tração elétrico e uma segunda conexão (20) para conectar a rede de bordo de alta tensão. A proteção contra toque (16), preferencialmente de plástico, é projetada como uma cobertura para o dispositivo de alternância (30) e é ou pode ser conectada à placa de suporte (14) por meio de uma segunda conexão liberável (26). A segunda conexão liberável (26) é disposta de modo que seja inacessível em um estado montado do dispositivo (100).
