Patente de Invenção VEÍCULO E MÉTODO DE TREM DE FORÇA DE TRANSMISSÃO de SCANIA CV AB — IPC F16D 23/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.

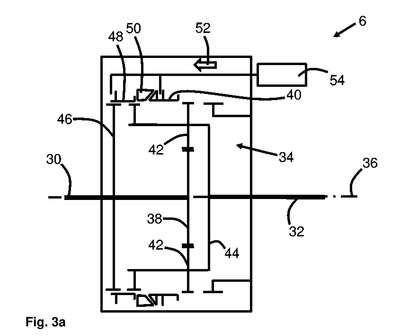

VEÍCULO E MÉTODO DE TREM DE FORÇA DE TRANSMISSÃO. A divulgação diz respeito a uma transmissão (6) composta por um eixo de entrada, um eixo de saída e um conjunto de engrenagens planetárias. O conjunto de engrenagens planetárias compreende uma engrenagem solar conectada ao eixo de entrada, uma engrenagem de anel (40) que é axialmente móvel, e pelo menos uma engrenagem planetária apoiada em rotação em um porta-engrenagens planetário (44) que está conectado ao eixo de saída. A transmissão (6) é composta por um disco de engate (46) ligado ao eixo de entrada, uma luva de engate axialmente móvel (48) e um anel sincronizador (50) dispostos entre a manga de engate (48) e a engrenagem do anel (40). O anel sincronizador (50) é configurado para transferir um movimento axial da engrenagem do anel (40) em uma primeira direção (52) em direção à luva de acoplamento (48) e ao disco de acoplamento (46). A manga de engate (48) é móvel numa posição acoplada com o disco de engate 46, pelo menos em parte, pelo anel sincronizador (50).
