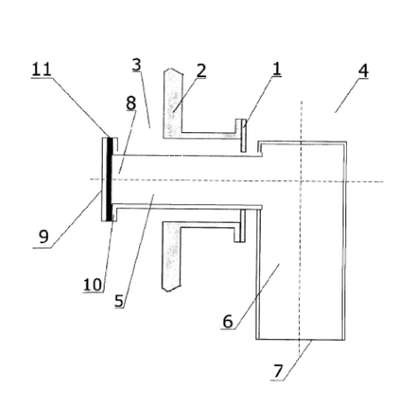

Patente de Invenção VÁLVULA TÉRMICA DE EMERGÊNCIA DE AÇÃO ÚNICA de JOINT-STOCK COMPANY ''ATOMENERGOPROEKT'' — IPC F16K 17/38. Figura publicada pelo INPI na Revista da Propriedade Industrial.
VÁLVULA TÉRMICA DE EMERGÊNCIA DE AÇÃO ÚNICA. Uma válvula térmica de emergência de ação única refere-se a válvulas que abrem o canal de fluxo do refrigerante em caso de emergência. A válvula térmica contém um invólucro, no qual é feito um canal de passagem para fornecer líquido de arrefecimento por meio da porta de entrada da válvula térmica na direção de sua porta de saída, e um fusível, cuja temperatura de fusão é selecionada de acordo com a temperatura de operação da válvula. O canal de passagem tem a forma de um cotovelo e consiste em uma seção horizontal e uma seção vertical direcionada para baixo. A abertura de entrada está localizada na parte inferior da seção vertical, e a abertura de saída do canal de passagem é fornecida com um tampão feito de material refratário de alta resistência preso ao flange da seção horizontal por meio de um fusível. A proporção dos volumes das seções horizontal e vertical do canal é escolhida de modo que o refrigerante não entre na seção horizontal do canal e não afete a temperatura de fusão do tampão.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
