Patente de Invenção CONJUNTO DE CABO DA DRAGA de CATERPILLAR GLOBAL MINING LLC — IPC E02F 3/30. Figura publicada pelo INPI na Revista da Propriedade Industrial.

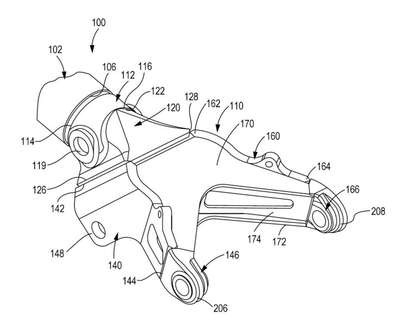

CONJUNTO DE CABO DA DRAGA. Um garfo (404) de um cabo da draga compreende um colar (406) e uma abertura do pino de empuxo (410) que se estende ao longo de um eixo de abertura do pino de empuxo (412). O primeiro e o segundo braços (416, 418) do garfo (404) incluem aberturas de ressalto do pino da draga (426, 440) alinhadas ao longo de um eixo de abertura do pino da draga (442), paralelas ao eixo de abertura do pino da draga (412). O primeiro e o segundo braços (416, 418) do garfo (4040) incluem ainda a primeira e a segunda aberturas de ressalto de tirante de inclinação de inclinação (432, 446) alinhadas ao longo de um eixo de abertura de tirante de inclinação (448), paralelo ao eixo de abertura do pino de empuxo (412). Uma primeira linha de referência virtual (450) se estende entre o eixo de abertura do pino de empuxo (412) e o eixo de abertura do pino da draga (442), enquanto uma segunda linha de referência virtual (452) se estende entre o eixo de abertura do pino de empuxo (412) e o eixo de abertura de tirante de inclinação (448). Um ângulo (ALFA) incluído entre a primeira linha de referência virtual (450) e a segunda linha de referência virtual (452) está entre aproximadamente 25 a aproximadamente 51 graus.
