Patente de Invenção GARFO DO CONJUNTO DE CABO DA DRAGA COM UMA EXTREMIDADE DISTAL DA PORÇÃO DE TRANSIÇÃO COM ORIENTAÇÃO ANGULAR de CATERPILLAR GLOBAL MINING LLC — IPC E02F 3/30. Figura publicada pelo INPI na Revista da Propriedade Industrial.

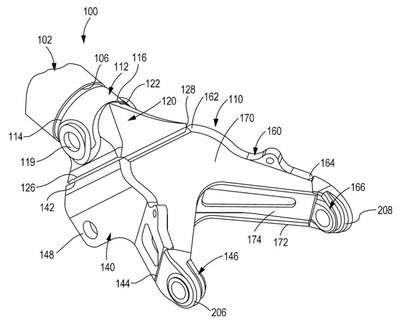

GARFO DO CONJUNTO DE CABO DA DRAGA COM UMA EXTREMIDADE DISTAL DA PORÇÃO DE TRANSIÇÃO COM ORIENTAÇÃO ANGULAR. Um conjunto de cabo da draga (100, 250, 300 ou 400) inclui um tubo (102) acoplado a um garfo (110). O garfo (110) tem um colar (112) que se estende ao longo de um eixo de colar (118), uma porção de transição (120), um primeiro braço (140) e um segundo braço (160). A porção de transição (120) inclui uma extremidade distal (124) com primeira e segunda seções laterais (126, 128) e primeira e segunda seções transversais (130, 132). A primeira e a segunda seções laterais (126, 128) e a primeira e a segunda seções transversais (130, 132) estão todas em um plano de extremidade distal da porção de transição virtual (180) e o plano de extremidade distal da porção de transição virtual (180) cruza o eixo de colar (118) em um ângulo oblíquo (a).
