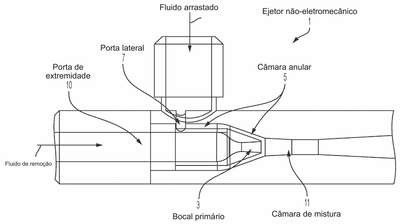

Patente de Invenção SISTEMA DE RECIRCULAÇÃO DE LÍQUIDO SEM BOMBA NÃO ELETROMECÂNICO PARA CONDENSADOR RESFRIADO A AR E SISTEMA DE PRÉ-RESFRIAMENTO ADIABÁTICO DE RESFRIADOR de EVAPCO, INC. — IPC B60H 1/32. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SISTEMA DE RECIRCULAÇÃO DE LÍQUIDO SEM BOMBA NÃO ELETROMECÂNICO PARA CONDENSADOR RESFRIADO A AR E SISTEMA DE PRÉ-RESFRIAMENTO ADIABÁTICO DE RESFRIADOR. A presente invenção refere-se a um sistema de recirculação de líquido sem bomba, não eletromecânico, para pré-resfriamento adiabático e sistemas de troca de calor evaporativo, apresentando um dispositivo ejetor incluindo bocal de fluido motriz e uma câmara de fluido de recirculação anular ao redor do bocal. O líquido de reposição motriz sob pressão é expelido do bocal para uma câmara de mistura. O fluido de recirculação é introduzido e arrastado com o líquido de reposição motriz na saída do bocal, e a força motriz do líquido de reposição força o líquido de reposição combinado e o líquido de recirculação para fora através da saída do dispositivo ejetor para um sistema de distribuição de água para o sistema de troca de calor.
