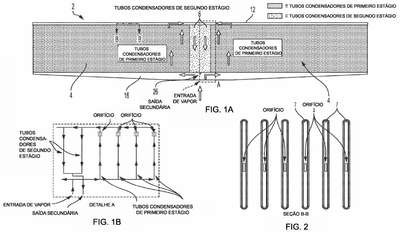

Patente de Invenção CONDENSADOR DE VAPOR REFRIGERADO A AR COM CONDENSADOR DE SEGUNDO ESTÁGIO MELHORADO de EVAPCO, INC. — IPC F28B 1/06. Figura publicada pelo INPI na Revista da Propriedade Industrial.
A presente invenção refere-se a condensador de vapor industrial resfriado a ar, montado em grande escala, tendo painéis trocadores de calor com seções de condensador primário e secundário, em que a seção de condensador secundário compreende 10% ou menos do trocador de calor total, e em que os tubos das seções de condensador primário têm orifícios de saída estreitados com uma área igual ou inferior a 50% da área da seção transversal de um tubo correspondente. A invenção permite a redução dos tubos do condensador secundário enquanto reduz a pressão do coletor de saída suficientemente para minimizar o refluxo, varrer os não condensáveis e evitar a formação de zonas mortas.
