Patente de Invenção REGULAÇÃO DO PROCESSO DE SEPARAÇÃO DA CENTRÍFUGA DE CARACOL DE CAMISA COMPLETA de GEA WESTFALIA SEPARATOR GROUP GMBH — IPC B04B 1/20. Figura publicada pelo INPI na Revista da Propriedade Industrial.

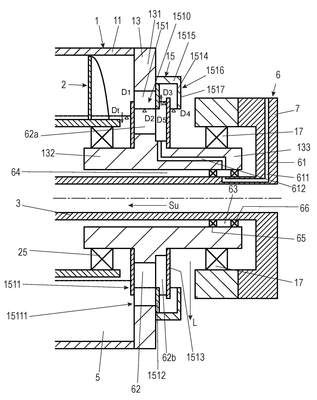

REGULAÇÃO DO PROCESSO DE SEPARAÇÃO DA CENTRÍFUGA DE CARACOL DE CAMISA COMPLETA. Centrífuga de caracol de camisa completa, de duas ou três fases, compreendendo descarga de material sólido (14) para descarga de fase de material sólido (S) e pelo menos uma saída de líquido para rotor, com peneira rotativa (1), giratória durante a operação em torno de eixo de rotação que tem alimentação para suspensão a ser processada no campo centrífugo e câmara de separação (5), na qual está disposto caracol (2) giratório durante a operação, descarga de material sólido (14) para descarga de fase de material sólido (S) e pelo menos uma saída de líquido para saída da fase de líquido (L), em que a saída de líquido tem dispositivo (6) para influenciar profundidade de imersão (Dt) ou diâmetro de zona de separação (Dz) na câmara de separação (5), em que esse dispositivo (6) tem câmaras de pressão (62), nas quais sai, em cada caso, linha de alimentação de fluido (61), da qual pode ser influenciada pressão de gás na respectiva câmara de pressão (62), para aplicar na câmara de pressão (62) a pressão de gás sobre a superfície de líquido da fase de líquido, em escoamento, para influenciar, durante a operação, o diâmetro da profundidade de imersão (Dt) e/ou o diâmetro da zona de separação (Dz) na peneira rotativa (1), para fazer ajuste por controle ou regulação, em que a respectiva câmara de pressão (62) formada no rotor e que na região da respectiva câmara de pressão (62) estão dispostos um ou mais discos de função (1511, 1512, 1513, 1514), onde todos discos em função giram com o rotor durante a operação.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
