DISPOSITIVO DE COMPRESSÃO DE MÚLTIPLOS ESTÁGIOS PARA COMPRESSÃO DE UM MEIO GASOSO, SISTEMA E POSTO DE ABASTECIMENTO COM O MESMO E MÉTODO PARA COMPRESSÃO DE MÚLTIPLOS ESTÁGIOS DE UM MEIO GASOSO

Classificação IPC

Prioridades unionistas

Resumo técnico

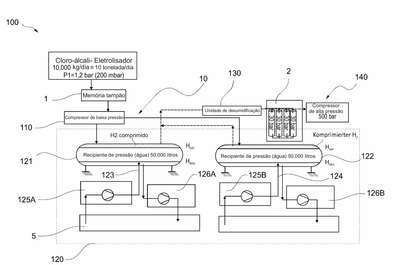

DISPOSITIVO DE COMPRESSÃO DE MÚLTIPLOS ESTÁGIOS PARA COMPRESSÃO DE UM MEIO GASOSO, SISTEMA E POSTO DE ABASTECIMENTO COM O MESMO E MÉTODO PARA COMPRESSÃO DE MÚLTIPLOS ESTÁGIOS DE UM MEIO GASOSO. Dispositivo de compressão de múltiplos estágios (100) para comprimir meio gasoso, compreendendo: primeiro estágio de compressão (120) compreendendo: dois recipientes de pressão (121, 122), cada um provido com tubo de alimentação de líquido (123, 124), através do qual meio de trabalho (A) pode ser introduzido no vaso de pressão (121, 122) para comprimir o meio gasoso a ser comprimido que está no vaso de pressão (121, 122) a uma primeira pressão (P2) predeterminada aumentando volume de líquido do meio de trabalho (A) presente no vaso de pressão (121, 122), e dois vasos de pressão (121, 122) podem ser abastecidos com meio de trabalho (A) por bomba de líquido comum ou duas bombas de líquido independentes (125A, 125B) e meio de trabalho (A) pode ser bombeado para fora de dois vasos de pressão (121, 122) pela(s) mesma(s) bomba(s) de líquido (125A, 125B) ou outras bombas de líquido (126A, 126B), concluído processo de compressão, tanque de armazenamento intermediário (2) é configurado para armazenar temporariamente meio gasoso comprimido pelo primeiro estágio de compressão (120), e outro estágio de compressão (110) está a montante do primeiro estágio de compressão (120) e é configurado para comprimir meio gasoso fornecido a uma pressão na faixa de 2 bar a 6 bar.
