Patente de Invenção MEMBRO DE COMPRESSÃO PARA UM CANO DE TRANSPORTE DE FLUIDO DOTADO DE UM FORRO PROTETOR INTERNO de SAIPEM S.A. — IPC F16L 13/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.

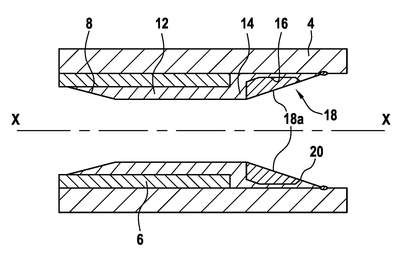

MEMBRO DE COMPRESSÃO PARA UM CANO DE TRANSPORTE DE FLUIDO DOTADO DE UM FORRO PROTETORINTERNO.A presente invenção refere-se a um membro de compressão para uma tubulação de transporte de fluido (4) dotada de um forro protetor interno (6), que compreende um anel anular (2) destinado a ser inserido à força dentro da tubulação. A extremidade de impulsão (10) do anel compreende uma flange anular (14) que se projeta radialmente para fora e forma uma superfície de sustentação (14a) para uma ferramenta impulsionar o anel dentro da tubulação, uma cavidade anular (16) formada à montante da flange e um elemento anular (18) para preencher a cavidade, destinado a ser inserido dentro da cavidade do anel, sendo que o elemento de preenchimento é uma parte independente do anel, que tem uma forma troncocônica de modo a facilitar a passagem dos raspadores dentro da tubulação após o elemento de preenchimento ser inserido dentro da cavidade do anel.
