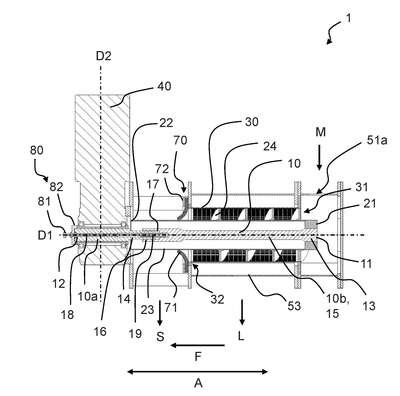

Patente de Invenção DISPOSITIVO SEPARADOR PARA DRENAGEM DE MASSAS ÚMIDAS de VOGELSANG GMBH & CO. KG — IPC B01D 29/82. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSITIVO SEPARADOR PARA DRENAGEM DE MASSAS ÚMIDAS.Dispositivo separador (1) para separar líquido de sólidos de uma massa, o dispositivo separador (1) compreendendo: um eixo de acionamento (10) que é montado rotativamente em torno de um eixo de acionamento de rotação (D1) e que está localizado em uma direção axial (A) entre uma extremidade de veio a montante (11) e uma extremidade de veio a jusante (12), um transportador helicoidal (20), que está conectado ao eixo de acionamento (10) e é projetado para transportar a massa em uma direção de transporte (F) de uma entrada a montante (31) para uma entrada oposta (31) a saída a jusante (32), em que o transportador helicoidal (20) envolve pelo menos parcialmente o eixo de acionamento (10), um dispositivo de peneiramento (30) que envolve o transportador helicoidal (20), em que o dispositivo de peneiramento (30) é projetado para separar o líquido dos sólidos da massa, e conduzir a massa, em particular o sólido da massa, na direção de transporte (F) da entrada (31) para a saída (32), e uma unidade de acionamento (40) que é acoplada à extremidade de veio a jusante (12) do eixo de acionamento (10) para acionamento do veio de acionamento (10), caracterizado por o eixo de acionamento (10) ser acoplado mecanicamente à unidade de acionamento (40) de tal forma que o eixo de acionamento (10) seja concebido como uma barra de tração.
