Patente de Invenção BOMBA PARA O TRANSPORTE DE UM FLUIDO de VOGELSANG GMBH & CO. KG — IPC F04C 2/18. Figura publicada pelo INPI na Revista da Propriedade Industrial.

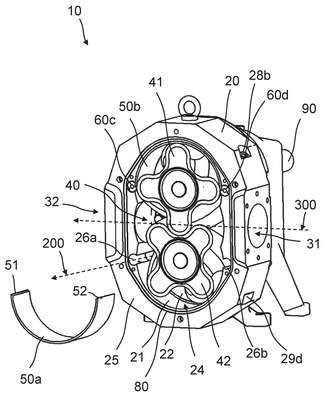

BOMBA PARA O TRANSPORTE DE UM FLUIDO. A presente invenção refere-se a uma bomba para o transporte de um fluido, um elemento de fixação para a fixação de um elemento de proteção radial dentro de uma câmara interna de bomba de uma bomba, bem como um sistema de elementos de proteção para o revestimento de uma seção radial de uma câmara interna de bomba de uma bomba. Além disso, a invenção refere-se a um processo para a fixação de um elemento de proteção radial dentro de uma câmara interna de bomba de uma bomba. A bomba inclui uma caixa (20) com uma parede interna de caixa (21, 22), uma câmara interna de bomba (24), uma abertura de entrada (31), uma abertura de saída (32), uma disposição de deslocamento (40) e um elemento de proteção radial (50a) disposto na câmara interna de bomba para o revestimento de pelo menos uma seção radial da câmara interna de bomba, sendo que o elemento de apoio radial encosta em uma seção radial da parede interna de caixa (21). É previsto um elemento de fixação (60a), que pode ser disposto em uma posição de fixação, na qual o elemento de fixação encosta em uma aresta (51) do elemento de proteção radial (50a) e, nesse processo, fixa o elemento de proteção radial na câmara interna de bomba (24), sendo que o elemento de fixação apresenta uma extensão longitudinal (600), que se estende a partir de uma primeira extremidade axial da câmara interna de bomba ao longo de um rebaixo (26a) disposto na parede interna de caixa.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
27/02/2024
RPI 2773
Pedido de patente depositado
#2.1
10/10/2023
RPI 2753
Requerimento de pedido de patente
#2.10
Número de Protocolo '870230071763' em 14/08/2023 11:58 (WB)
