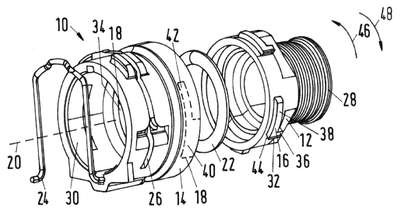

Patente de Invenção DISPOSITIVO PARA BLOQUEIO DE UM FECHO DE BAIONETA de NORMA GERMANY GMBH — IPC F16L 37/088. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSITIVO PARA BLOQUEIO DE UM FECHO DE BAIONETA. A presente invenção refere-se a dispositivo (10) para bloquear fecho de baioneta, o dispositivo (10) apresenta primeiro parceiro de conexão (12), com pelo menos uma saliência de acoplamento (16) para bloquear a conexão, e segundo parceiro de conexão (14), com pelo menos um canal de acoplamento (18), a pelo menos uma saliência de acoplamento (16) e o canal de acoplamento (18) formam fecho de baioneta, a pelo menos uma saliência de acoplamento, (16), por meio de movimento ao longo de eixo longitudinal (20) do segundo parceiro de conexão (14) e rotação subsequente, em uma primeira direção circunferencial (46), em torno do eixo longitudinal (20), pode ser inserida no pelo menos um canal de acoplamento, o primeiro parceiro de conexão (12) apresenta pelo menos um primeiro parceiro de segurança (32), e o segundo parceiro de conexão (14) apresenta pelo menos um segundo parceiro de segurança (34), o pelo menos um primeiro parceiro de segurança (32) e o pelo menos o segundo parceiro de segurança estão formados para bloquear rotação em segunda direção circunferencial (48) em sentido contrário à primeira direção circunferencial (46), quando a pelo menos uma saliência de acoplamento (16), por meio do movimento ao longo do eixo longitudinal (20) e a rotação na primeira direção circunferencial (46), está inserida no pelo menos um canal de acoplamento (18). Com a invenção é criado um dispositivo (10) aperfeiçoado, que permite uma montagem simplificada, e é favorável em custos.
