Patente de Invenção CONECTOR DE CONDUTO OTIMIZADO PARA FLUXO E DISPOSIÇÃO DE CONECTOR DE CONDUTO de NORMA GERMANY GMBH — IPC B29C 45/26. Figura publicada pelo INPI na Revista da Propriedade Industrial.

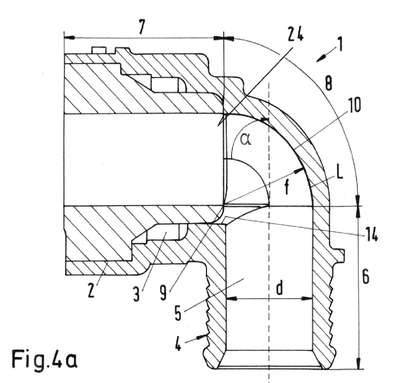

CONECTOR DE CONDUTO OTIMIZADO PARA FLUXO E DISPOSIÇÃO DE CONECTOR DE CONDUTO.A presente invenção refere-se a uma disposição de conector de conduto e um conector de conduto para conectar condutos de fluido de forma comunicável para fluidos incluindo um invólucro (2) com um espaço de alojamento (3), uma peça de conexão (4) e um canal (5) através do qual o fluido pode fluir, sendo que o canal através do qual o fluido pode fluir apresenta uma primeira seção reta do canal (6), e uma seção curva do canal (8), sendo que a seção curva do canal se conecta diretamente à primeira seção reta do canal de modo que o fluido possa fluir através dela e pode ser conectada com uma segunda seção reta do canal (7) de modo que o fluido possa fluir através dela. A seção curva do canal apresenta uma linha interna do canal (9) e uma linha externa do canal (10), sendo que a linha externa do canal é menos arqueada que a linha interna do canal. A linha externa do canal da seção curva do canal apresenta em particular ao longo de toda a extensão da seção curva do canal um comprimento (L). A seção curva do canal apresenta pelo menos uma dilatação (13), ou a primeira seção reta do canal apresenta um recorte (14) em uma área que faz fronteira com a linha interna do canal da seção curva do canal, sendo que duas seções de borda (27, 28) de uma borda da seção curva do canal se estendem da linha externa do canal até seções de extremidade opostas do recorte.
