Patente de Invenção ARRANJO DO COMPRESSOR, TURBOCOMPRESSOR, MOTOR DE COMBUSTÃO E VEÍCULO de SCANIA CV AB — IPC F02B 37/12. Figura publicada pelo INPI na Revista da Propriedade Industrial.

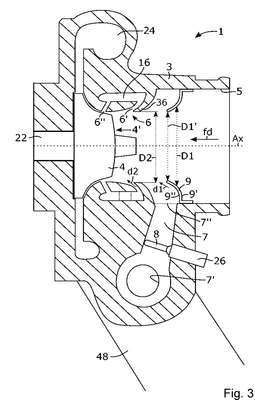

ARRANJO DO COMPRESSOR, TURBOCOMPRESSOR, MOTOR DE COMBUSTÃO E VEÍCULO. É divulgado um arranjo de compressor (1) para um turbocompressor (30). O arranjo de compressor (1) compreende uma carcaça de compressor (3) e uma roda de compressor (4) disposta para girar na carcaça de compressor (3). O alojamento do compressor (3) compreende um duto de entrada do compressor (5), uma cobertura com portas (6) e um canal de recirculação (7) compreendendo uma entrada (7') disposta a jusante da roda do compressor (4), uma saída (7") disposta no duto de entrada do compressor (5) em uma posição a montante das portas (6', 6") da cobertura portada (6), e uma válvula (8) configurada para controlar o fluxo de ar através do canal de recirculação (7). O arranjo de compressor (1) compreende ainda uma seção de parede (9) que se projeta para dentro do duto de entrada do compressor (5) em uma posição a montante da saída (7") do canal de recirculação (7). A presente divulgação refere-se ainda a um turbocompressor (30), um motor de combustão interna (40) e um veículo (2).
