Patente de Invenção MÓDULO TROCADOR DE CALOR E MATRIZ COMPREENDENDO UMA PLURALIDADE DE MÓDULOS de PAVAN S.P.A. — IPC F28D 21/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.

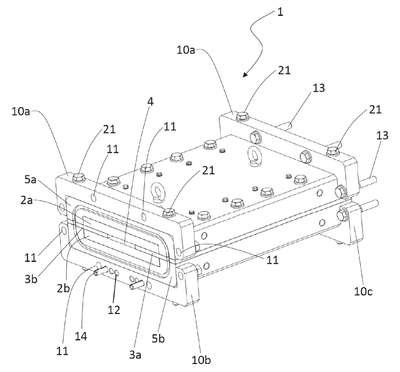

MÓDULO TROCADOR DE CALOR E MATRIZ COMPREENDENDO UMA PLURALIDADE DE MÓDULOS.Módulo trocador de calor (1) compreendendo:- duas placas (2a, 2b) dispostas paralelamente e espaçadas entre si por meio de dois elementos de espaçamento (3a, 3b) de modo a definirem um canal (4) para a passagem de um produto fluido, com o canal (4) sendo delimitado pelas placas (2a, 2b) e pelos elementos de espaçamento (3a, 3b);- dois invólucros côncavos (5a, 5b), em que cada uma das referidas placas (2a, 2b) fica integralmente fixada a um dos invólucros côncavos (5a, 5b);- pelo menos uma passagem (P) para um fluido de transferência de calor, com a mencionada passagem (P) sendo definida em um compartimento (15) entre uma das referidas placas (2a, 2b) e o invólucro côncavo (5a, 5b) correspondente, em que a dita passagem (P) é definida por um ou mais desviadores (18) dispostos no interior do compartimento (15).
