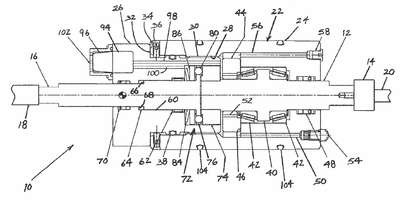

Patente de Invenção LIMITADOR DE TORQUE SUBMARINO de FMC TECHNOLOGIES, INC. — IPC B64C 13/28. Figura publicada pelo INPI na Revista da Propriedade Industrial.
LIMITADOR DE TORQUE SUBMARINO.A presente invenção refere-se a um limitador de torque que inclui um invólucro; um eixo de entrada que é suportado rotativamente no invólucro; um eixo de saída que é suportado rotativamente no invólucro coaxialmente com o eixo de entrada; e um mecanismo de detenção de esfera que está conectado entre extremidades adjacentes dos eixos de entrada e saída. O mecanismo de detenção de esfera inclui um anel de esfera e possui vários membros esféricos; um anel de detenção que está conectado ao eixo de entrada e possui vários detentores que são configurados para receber os membros esféricos; e um membro de pré-carga que está posicionado num lado do anel de esfera oposto ao anel de detenção. O membro de pré-carga é engatado operativamente aos membros esféricos de modo a empurrar os membros esféricos em uma direção do anel de detenção e é projetado para gerar uma força suficiente para manter os membros esféricos assentados nos detentores quando um torque menor do que um torque predeterminado é aplicado ao eixo de entrada.
