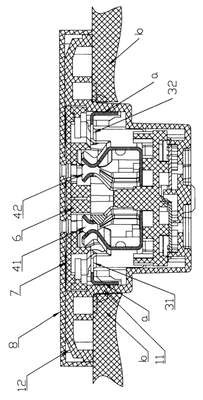

Patente de Invenção TOMADA DE PAREDE de JIANGSU GENERAL PROTECHT CO., LTD. — IPC H01R 13/502. Figura publicada pelo INPI na Revista da Propriedade Industrial.
TOMADA DE PAREDE.Uma tomada de parede, compreendendo: um alojamento traseiro (1), tendo um corpo de caixa (11) localizado no lado interno e um flange de posicionamento (12) localizado no lado externo e integrado ao corpo de caixa (11); e uma placa de pressão (6), afivelada com o flange de posicionamento (12) do alojamento traseiro (1) por meio de uma pluralidade de fivelas destacáveis (62) de modo que encerre um terminal de fiação, uma peça de conexão de fio neutro (31), uma peça de conexão de fio vivo (32), um alça de inserção de fio neutro (41), uma alça de inserção de fio vivo (42) e um aperto de inserção de fio terra (43) no corpo de caixa (11) do alojamento traseiro (1). A peça de conexão de fio neutro (31) e/ou a peça de conexão de fio vivo (32) têm um plano de dissipação de calor (a) afixado à parede interna do corpo de caixa (11) do alojamento traseiro (1) e a parede externa do corpo de caixa (11) do alojamento traseiro (1) correspondente à posição do plano de dissipação de calor (a) é afixada a uma parede (b). Além disso, as fivelas destacáveis (62) da placa de pressão (6) compreendem, cada uma, uma porção de base (621) e uma rebarba em forma de declive (622) localizada em uma extremidade protuberante da porção de base (621), e um entalhe (623) que penetra através de um declive da extremidade inferior para a extremidade superior é formado no meio da rebarba (622). A tomada de parede pode transferir rapidamente o calor para a parede para evitar que o calor se acumule na tomada de parede, e pode ser desmontada rapidamente para facilitar a manutenção e substituição.
