Patente de Invenção MÉTODO DE SOLDAGEM ULTRASSÔNICA E PEÇA DE SOLDAGEM ULTRASSÔNICA. de SCHUNK SONOSYSTEMS GMBH — IPC H01R 4/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.

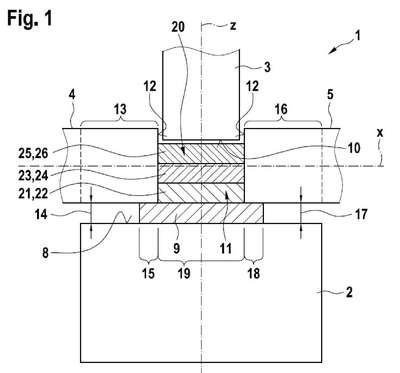

MÉTODO DE SOLDAGEM ULTRASSÔNICA E PEÇA DE SOLDAGEM ULTRASSÔNICA.Um método de soldagem ultrassônica compreende: disposição do elemento de contato (9) e uma primeira parte condutora (21) de um primeiro condutor (22) entre uma bigorna (2) e um sonotrodo (3); soldagem do elemento de contato à primeira parte condutora em que a bigorna e o sonotrodo são movidos um em relação ao outro em direções opostas para pressionar a primeira parte condutora e o elemento de contato um contra o outro, e o sonotrodo vibra com vibrações ultrassônicas; disposição do elemento de contato e uma segunda parte condutora (23) de um segundo condutor (24), que é feito de um material eletricamente condutor diferente do primeiro condutor, entre a bigorna e o sonotrodo de modo a que a segunda parte condutora fique entre a primeira parte condutora e o sonotrodo; soldagem da primeira à segunda parte condutora, em que a bigorna e o sonotrodo são movidos um em relação aos outro em direções opostas para pressionar a segunda parte condutora e a primeira parte condutora uma contra a outra, e o sonotrodo vibra com vibrações ultrassônicas.
