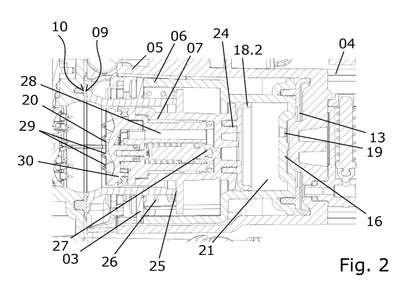

Patente de Invenção UNIDADE DE INFUSÃO COM MEIOS DE INFUSÃO HIDRÁULICOS E MÉTODO PARA OPERAR TAL UNIDADE DE INFUSÃO de EUGSTER / FRISMAG AG — IPC A47J 31/36. Figura publicada pelo INPI na Revista da Propriedade Industrial.
UNIDADE DE INFUSÃO COM MEIOS DE INFUSÃO HIDRÁULICOS E MÉTODO PARA OPERAR TAL UNIDADE DE INFUSÃO. A presente invenção refere-se a uma unidade de infusão (01) para um dispositivo de preparação de bebidas para porções de substrato, compreendendo um suporte (04) e uma câmara de infusão (11), que possui pelo menos duas metades da câmara de infusão (02, 03) que podem ser movimentadas em relação uma à outra em uma primeira direção (03.1), em que, em uma metade da câmara de infusão (03), meios de infusão (20) estão dispostos para penetrar em uma porção de substrato e introduzir fluido de infusão na porção de substrato, que são montados de forma móvel em relação à metade da câmara de infusão (03) entre uma posição retraída e uma posição de infusão, em que os meios de infusão (20) estão conectados fluidamente a uma linha de alimentação de fluido de infusão (14) da metade da câmara de infusão (03) e um cilindro hidráulico (21) também está conectado em comunicação fluídica à linha de alimentação de fluido de infusão (14), cujo pistão de trabalho (24) está conectado ao meio de infusão (20), de modo que o enchimento do cilindro hidráulico (21) com fluido leve a um movimento do meio de infusão (20) na direção da posição de infusão. De acordo com a invenção, o cilindro hidráulico (21) está disposto de forma condutora de fluido entre a linha de alimentação de fluido de infusão (14) e os meios de infusão (20).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
