APARELHO E PROCESSO PARA SEPARAÇÃO DE COMPONENTES DE UMA CORRENTE DE HIDROCARBONETOS DE FASES MÚLTIPLAS

Classificação IPC

Prioridades unionistas

Resumo técnico

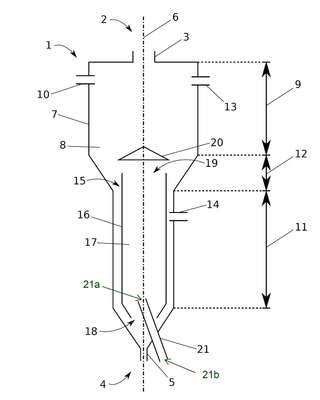

APARELHO E PROCESSO PARA SEPARAÇÃO DE COMPONENTES DE UMA CORRENTE DE HIDROCARBONETOS DE FASES MÚLTIPLAS.A presente invenção refere-se a aparelho e processo para separação de componentes de corrente de hidrocarbonetos de fases múltiplas (27), aparelho com: ?recipiente externo (1) com extremidade (2) e saída de topo (3), extremidade (4), e saída de fundo (5), eixo longitudinal (6) entre as extremidades de topo (2) e de fundo (4), e corpo do recipiente externo (7), entre as extremidades de topo (2) e de fundo (4) e volume interno do recipiente externo (8), em comunicação por fluido com as saídas de topo (3) e de fundo (5), o corpo do recipiente (7) com: ?primeira seção (9), com entrada tangencial (10), para introduzir a corrente de hidrocarbonetos de fases múltiplas (27) tangencialmente no volume interno do recipiente (8) para criar fluxo em vórtice; e ?segunda seção (11) mais perto da extremidade de fundo (4) do que a primeira (9), o volume interno do recipiente (8) tem circunferência em seção transversal menor na segunda seção (11) do que na primeira (9); - recipiente interno (15) dentro do corpo do recipiente (7), o recipiente (15) com: - corpo do recipiente interno (16) com volume interno do recipiente interno (17); e - entrada de fundo interna (18) no sentido da extremidade de fundo (4) do recipiente externo (11) e em comunicação por fluido com os volumes internos dos recipientes interno (17) e externo (8); e ?conduto de passagem (21) em comunicação por fluido com volume interno do recipiente (17) e passando pelo corpo do recipiente (7).
