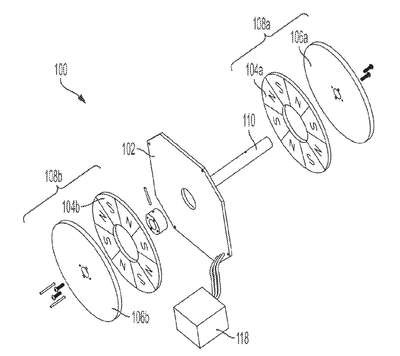

Patente de Invenção PLACAS DE CIRCUITO IMPRESSO PREENCHIDAS COM MATERIAL MAGNÉTICO E ESTATORES DE PLACAS DE CIRCUITO IMPRESSO de E-CIRCUIT MOTORS, INC. — IPC H02K 1/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 27/07/2022, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.
PLACAS DE CIRCUITO IMPRESSO PREENCHIDAS COM MATERIAL MAGNÉTICO E ESTATORES DE PLACAS DE CIRCUITO IMPRESSO.A presente invenção refere-se a um substrato dielétrico que pode suportar traços condutores formando enrolamentos para pelo menos um polo de uma armadura plana de uma máquina de fluxo axial. Pelo menos uma porção do substrato dielétrico, que está adaptado para ser posicionado dentro de uma área ativa anular da máquina de fluxo axial, pode incluir um material magnético macio. Tal armadura plana pode ser produzida, por exemplo, formando os traços condutores no substrato dielétrico e preenchendo as lacunas intersticiais entre os traços condutores com pelo menos um material epóxi no qual o material magnético macio está embutido.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
