ESTATOR PLANO E MOTOR OU GERADOR DE FLUXO AXIAL

Classificação IPC

Prioridades unionistas

Resumo técnico

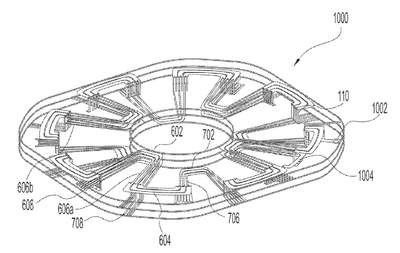

CONFIGURAÇÕES DE ENROLAMENTO PLANO DE BAIXA PERDA PARA UMA MÁQUINA DE FLUXO AXIAL.A presente invenção refere-se a um estator plano incluindo traços condutores formando enrolamentos para polos, e pelo menos uma primeira e uma segunda vias condutoras se estendendo entre as primeira e segunda camadas condutoras, as primeira e segunda vias condutoras sendo posicionadas para serem localizadas radialmente em um primeiro lado de uma região condutora anular de um máquina de fluxo axial. Os traços condutores incluem um primeiro traço condutor na primeira camada condutora e um segundo traço condutor na segunda camada condutora. O primeiro traço condutor inclui uma primeira volta de extremidade posicionada para ser localizada radialmente em um segundo lado da região ativa anular, o segundo lado sendo oposto ao primeiro lado. O segundo traço condutor inclui uma segunda volta de extremidade posicionada para ser localizada radialmente no primeiro lado da região ativa anular. O primeiro traço condutor se estende ao longo de um primeiro trajeto que começa na primeira via condutora, passa pela primeira volta de extremidade e termina na segunda via condutora. O segundo traço condutor se estende ao longo de um segundo trajeto que começa na segunda via condutora e passa através da segunda volta de extremidade. Todas as vias condutoras que interligam os primeiro e segundo traços condutores são posicionadas para serem localizadas radialmente no primeiro lado das regiões condutoras anulares.
