Patente de Invenção MÉTODO E SISTEMA DE CONTROLE PARA CONVERSORES CC/CA de INGETEAM POWER TECHNOLOGY, S.A. — IPC H02M 7/5387. Figura publicada pelo INPI na Revista da Propriedade Industrial.

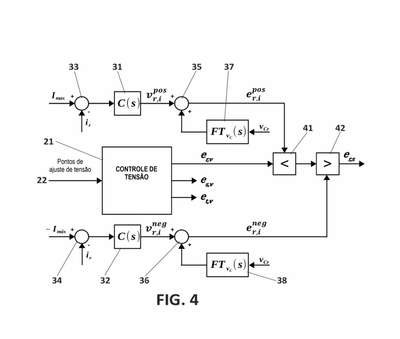

MÉTODO E SISTEMA DE CONTROLE PARA CONVERSORES CC/CA.Trata-se do método de controle para um conversor CC/CA eletrônico (1), em que, para pelo menos uma fase: calcular uma primeira tensão de referência (er,v, es,v, et,v) de pontos de ajuste de tensão predefinidos (22) e uma tensão de fase (Vcr, Vcs, Vct); calcular uma segunda tensão de referência (¿¿,¿¿¿¿,¿¿,¿¿¿¿,¿¿,¿¿¿¿) com base em uma diferença entre um limite de corrente superior predefinido (Imáx) e a corrente (ir, is, it) da dita pelo menos uma fase, e na tensão de fase; calcular uma terceira tensão de referência (¿¿,¿¿¿¿,¿¿,¿¿¿¿,¿¿,¿¿¿¿) com base em uma diferença entre um limite de corrente inferior predefinido(-Imáx)e a corrente da dita pelo menos uma fase, e na tensão de fase; comparar a primeira tensão de referência (er,v, es,v, et,v) com a segunda tensão de referência (¿¿,¿¿¿¿,¿¿,¿¿¿¿,¿¿,¿¿¿¿); selecionar a tensão mais baixa das duas; comparar a tensão de referência selecionada com a terceira tensão de referência (¿¿,¿¿¿¿,¿¿,¿¿¿¿,¿¿,¿¿¿¿) ao selecionar como a tensão de controle (er,s, es,s,et,s) a mais alta das duas; e aplicar a tensão de controle selecionada (er,s, es,s, et,s) à pelo menos uma fase do conversor. (FIG. 4)
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
8.8
Anulada a publicação código 8.6 na RPI nº 2832 de 15/04/2025 por ter sido indevida.
